产品描述

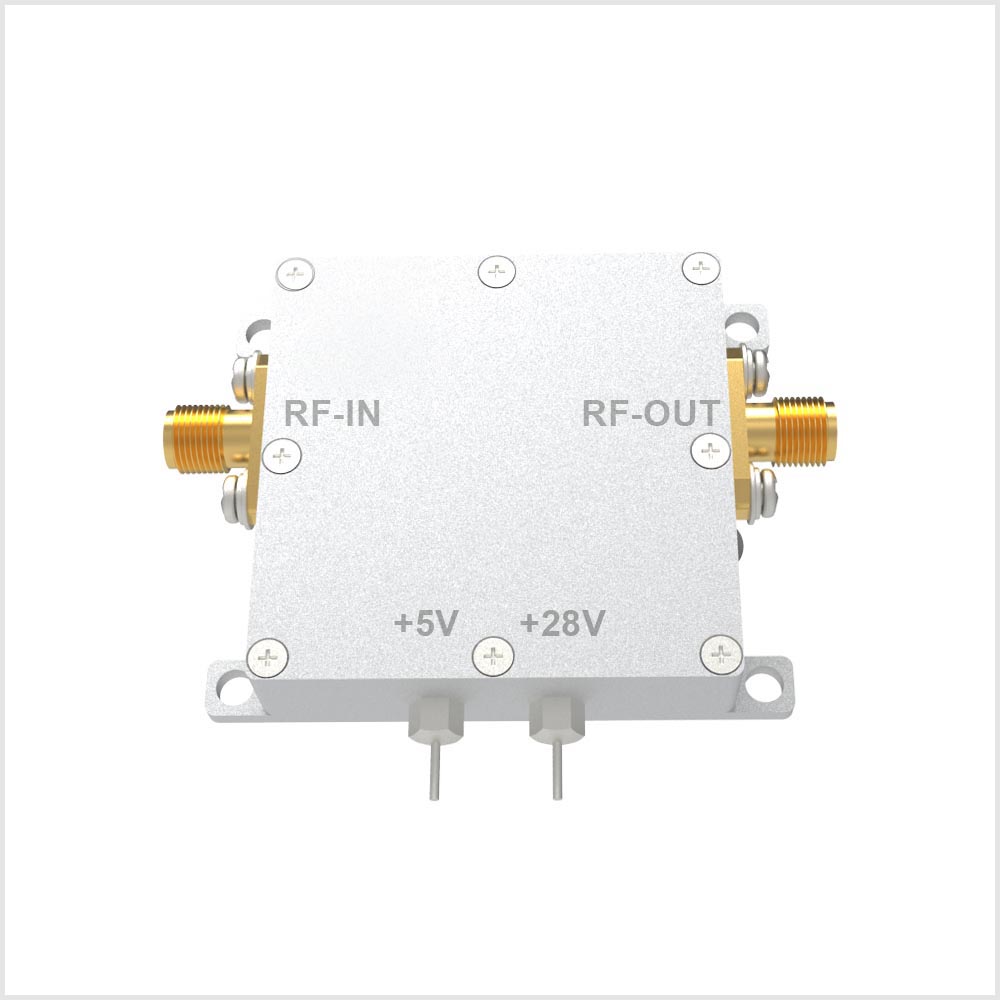

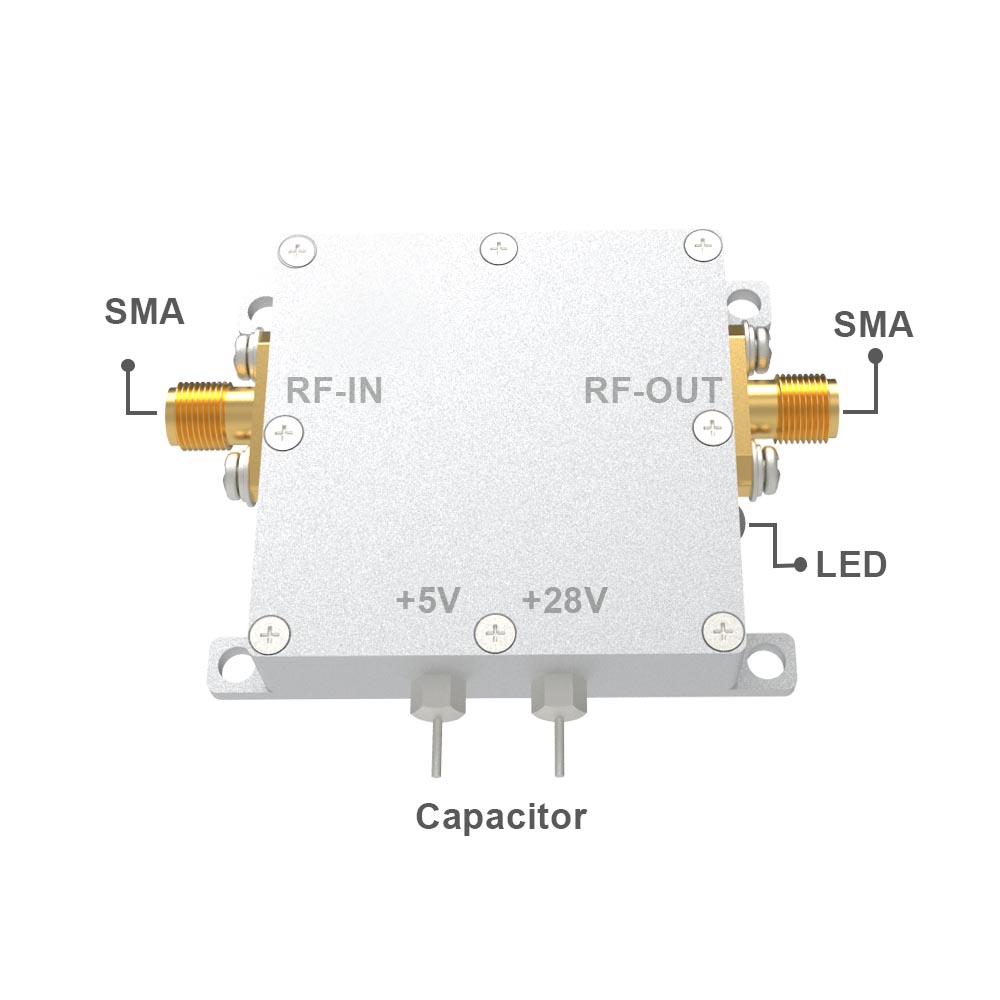

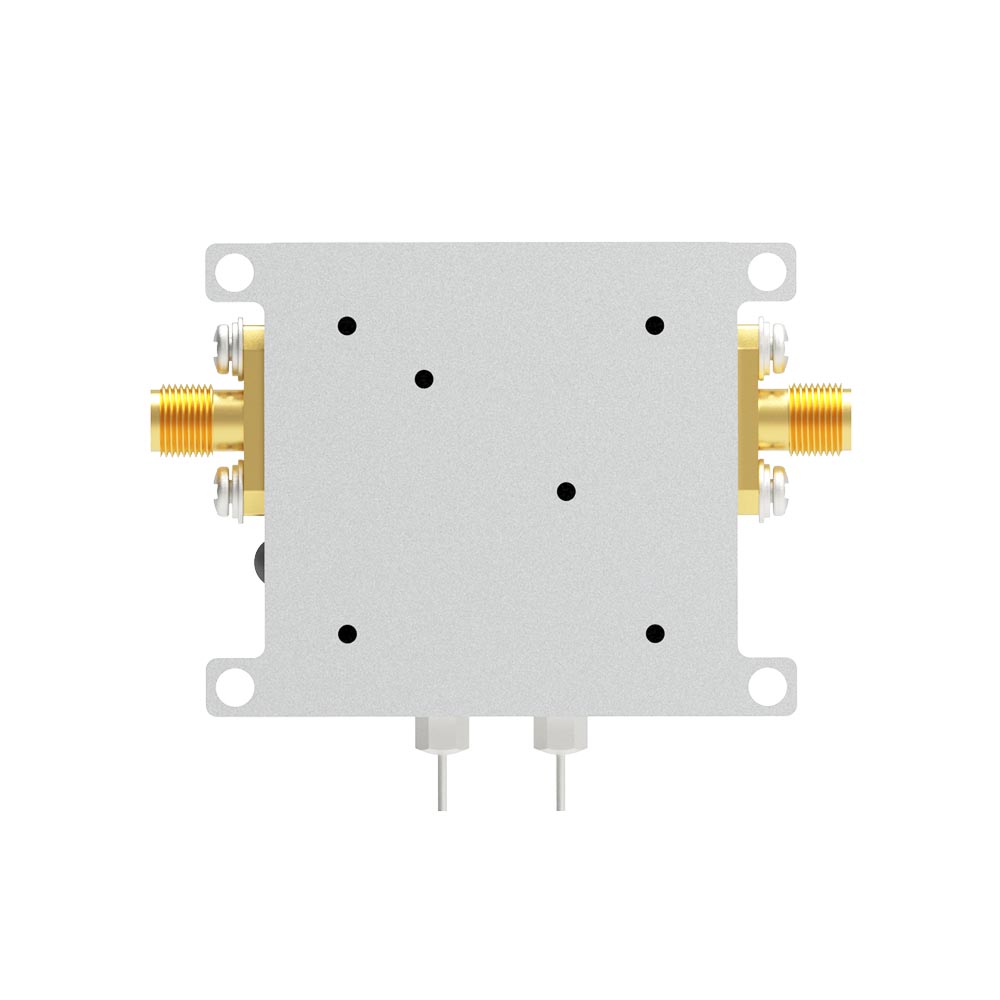

YPM484034H是一种基于GaN HEMT工艺制造的宽带功率放大器模块，工作频率为100MHz至4.8GHz，饱和输出功率为2.5W，信号增益为33dB。可应用于宽带信号传输系统、仪器仪表设备、跳频通信系统等。
主要性能指标
■工作频率：100MHz~4.8GHz
■输出功率：Pout=2.5W@Pin=3dBm，VDD=28V，VCC=5V
■大信号增益：33dB@ Pin=0dBm, VDD=28V, VCC=5V
■漏极静态电流:Idq=190mA@VDD=28V，VCC=5V
■带内平坦度：±1dB@Pin=0dBm
应用领域
■宽带信号传输系统
■仪器仪表设备
■跳频通信系统等

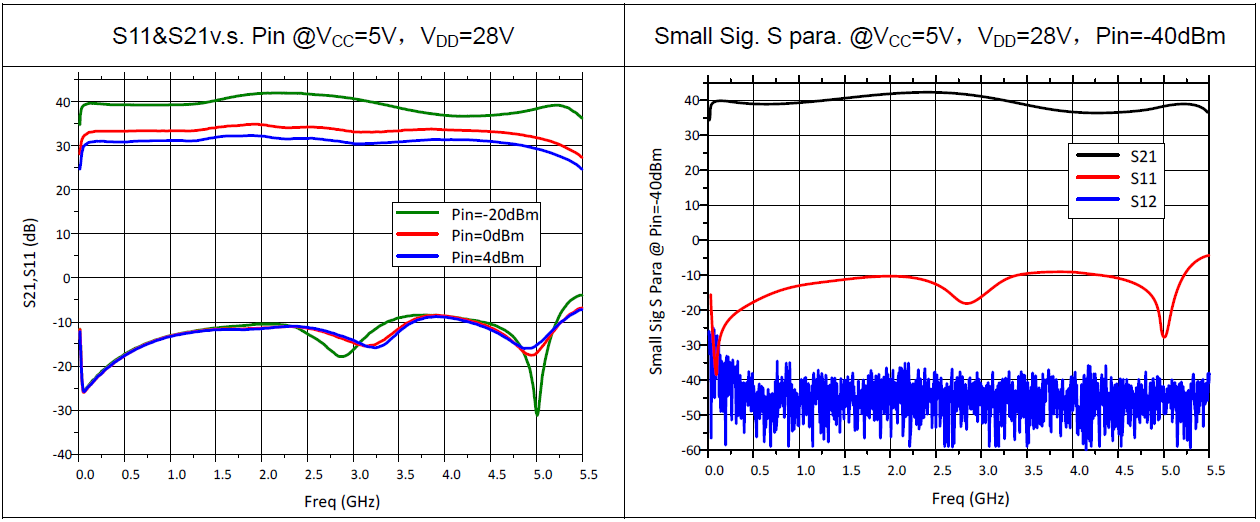

测试曲线
