产品简介
本产品是为 1420MHz~1470MHz 频段开发的双向功率
放大器。该产品与直接序列(DSSS)、正交频分复用
(OFDM)等频率扩展技术相匹配。采用 Time Division
Duplex(TDD)快速微波检测技术和线性功放技术,
在保证无线设备传输速率不变的情况下,极大扩展无
线射频通讯距离。
产品特性
■ 发射增益 13dB,可提高 20 倍发射功率,扩展发射距离
■ 噪声系数 2.5dB,可提高产品接收灵敏度,扩展接收距离
■ 超宽电源电压输入范围 6~16V,方便工程布网
■ 即插即用,无需软件设置
■ 全金属外壳,提高散热性能
产品规格
■ 工作频段:1420MHz~1470MHz
■ 工作电压:12V
■ 接收增益: 10dB±1
■ 发射增益: 13dB±1
■ 输入功率范围:最小 3dBm;最大 20dBm
■ 最大输出功率(P1dB):36dBm(4W )
■ EVM:3%@28dBm 802.11g 54Mbps OFDM 64QAM BW 20MHz
■ 直流功耗:435mA@Pout 28dBm 12V
■ 噪声系数:<2.5dB
■ TX/RX 开关延时:<1us
■ LED 指示灯状态:发射:绿色;接收:红色;收发切换:橙黄色(绿色与红色的复合色)
■ 工作温度:-20℃~+70℃
■ 工作湿度:<95%RH

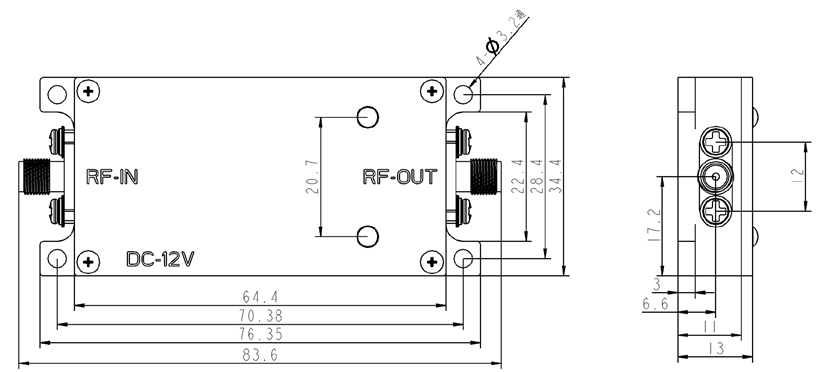

■ 尺寸:76.5mm×34.5mm×13mm
接口定义
射频接口:SMA-K 外螺纹内孔
